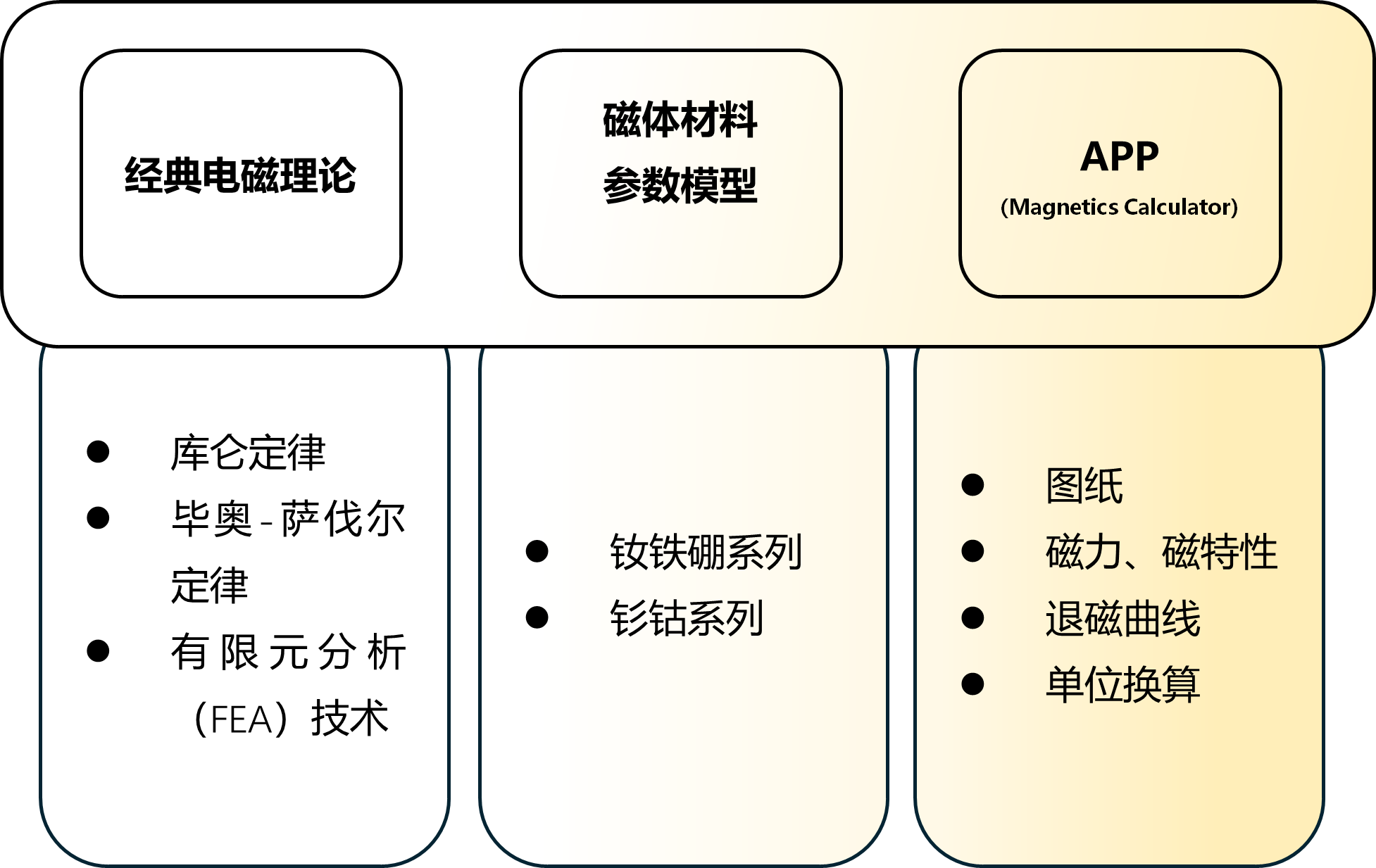

作为象限磁学（QUADRANT）研发的专业工具，Quadrant Magnetics Calculator App 将FEA 模拟技术深度封装，把磁学专家级计算能力转化为手机端、网页端的 “即点即用” 功能。
Magnetics Calculator APP：磁学探索好帮手
作为免费版的轻量化NdFeB/SmCo模拟应用，提供了快捷和精准的磁力与磁场强度计算，对材料选型，结构设计，快速制样，测试分析有关键作用。 本文特介绍其操作与应用，对您用好这款工具有一些帮助。

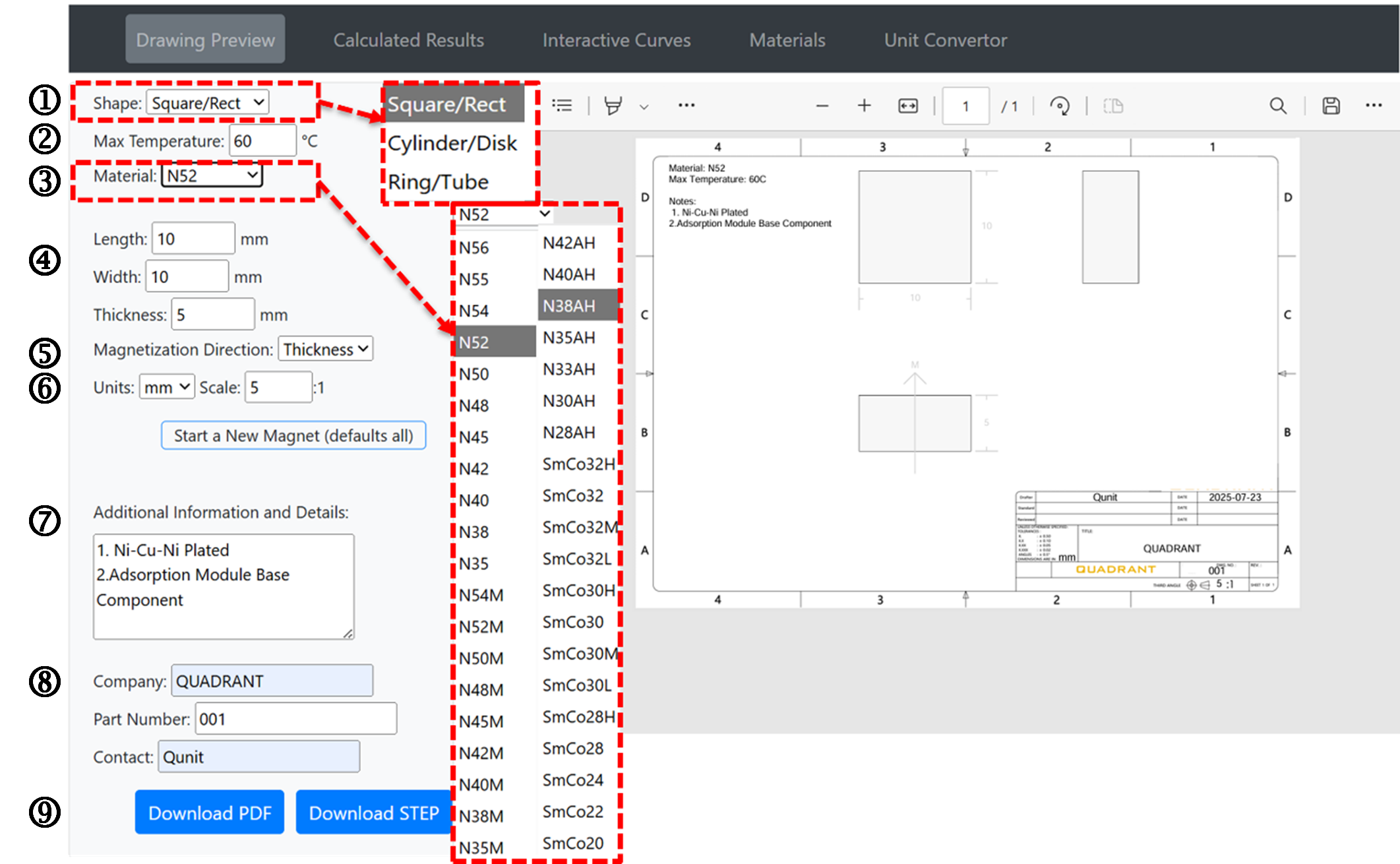

Drawing Preview 界面：参数输入区与图纸预览区交互
参数修改---立即重构视图 | |
|
基础参数： |
①形状（Square/Rect、Cylinder/Disk等 ） |
|
②最大工作温度 | |
|
③材料（N52、N55 等性能牌号） | |
|
④尺寸（长、宽、厚数值） | |
| ⑤磁化方向 | |
|
⑥切换度量单位（mm/inch转换） | |
| 附加信息与详情： |
⑦可录入设计背景、特殊需求、经验批注等非结构化信息 |
|
协同与管理信息： |
⑧便于磁体设计数据追溯 |
⑨图纸输出功能---零基础极简出图 | |
| Download PDF： | 2D 图纸 “自动生成 + 极简布局” |
| Download STEP： | 3D 模型 “一键导出 + 即插即用” |

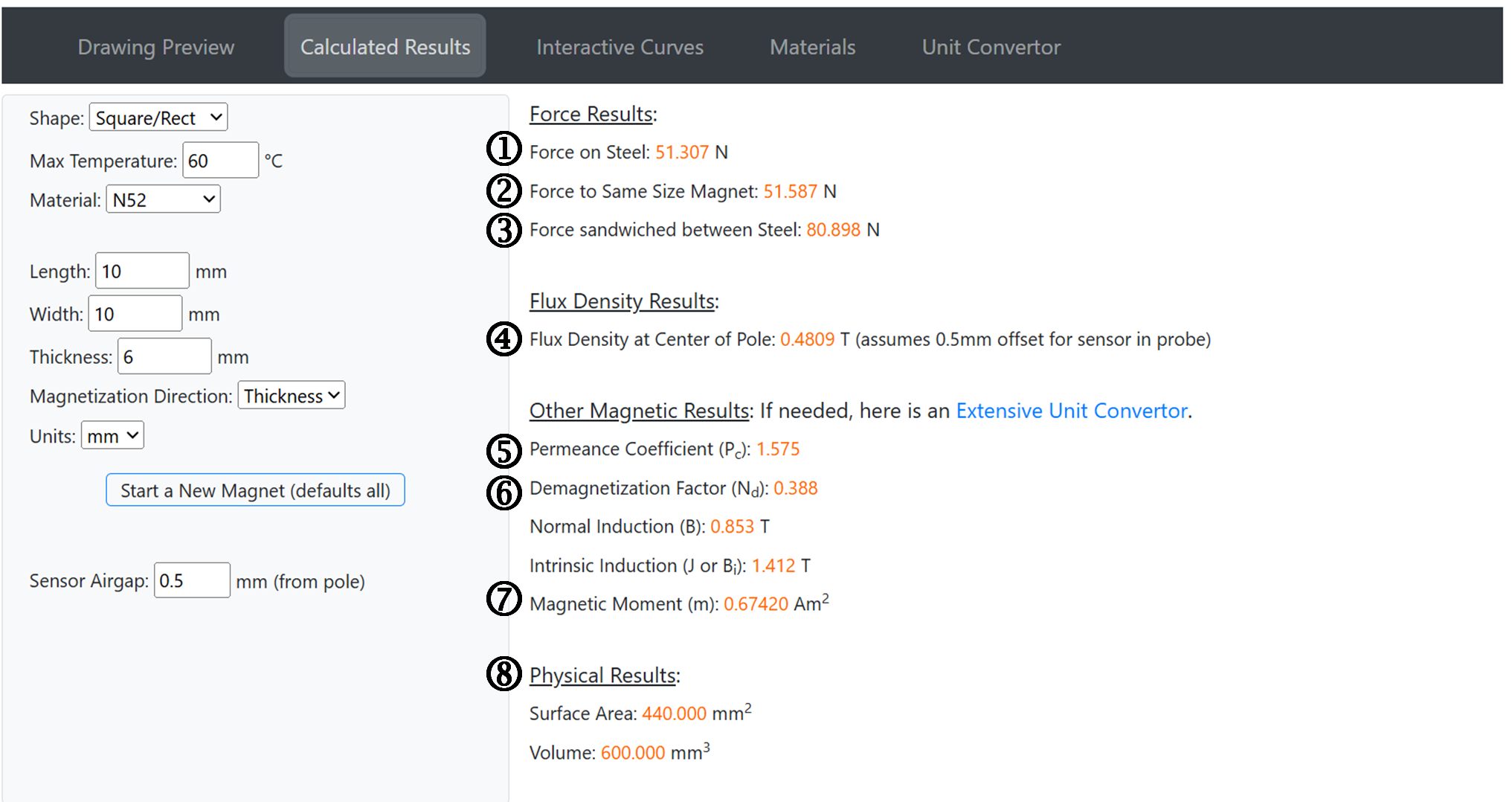

Calculated Results界面：磁力与磁特性的精准计算体系
| 参数输入---输出结果 | ||
| 磁力结果： | ①对1010钢的作用力（Force on Steel） | |
| ②同尺寸磁体间作用力（Force to Same Size Magnet） | ||
| ③钢 - 磁体 - 钢三明治结构力（Force sandwiched between Steel） | ||
| 磁通密度： | ④聚焦磁极中心的磁通密度 | |
| 磁特性拓展： | ⑤磁导系数 |
用于磁路稳定性分析 |
⑥退磁因子 | ||
| ⑦磁矩 | 描述磁体磁性强弱和方向的物理量 | |
| 物理结果： |
⑧输出表面积/体积 |
快速关联成本估算（材料用量/表面处理） |
| 仿真模拟：以N52材料为例验证Magnetics Calculator APP | ||

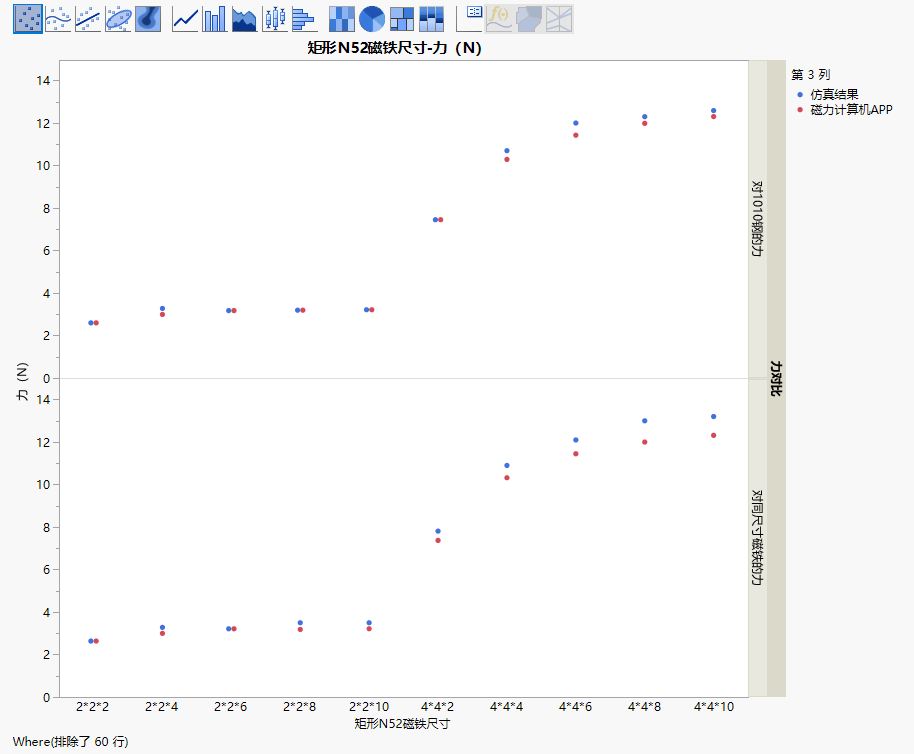

| 矩形N52磁铁： |
|
|

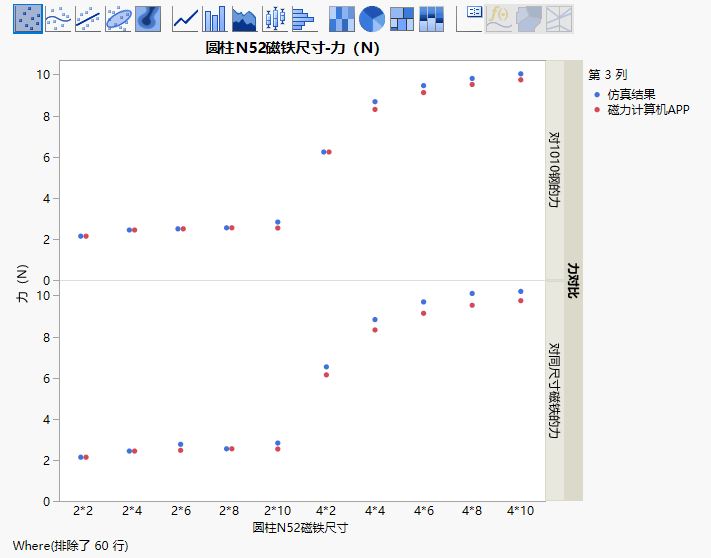

圆柱N52磁铁： |
|
|

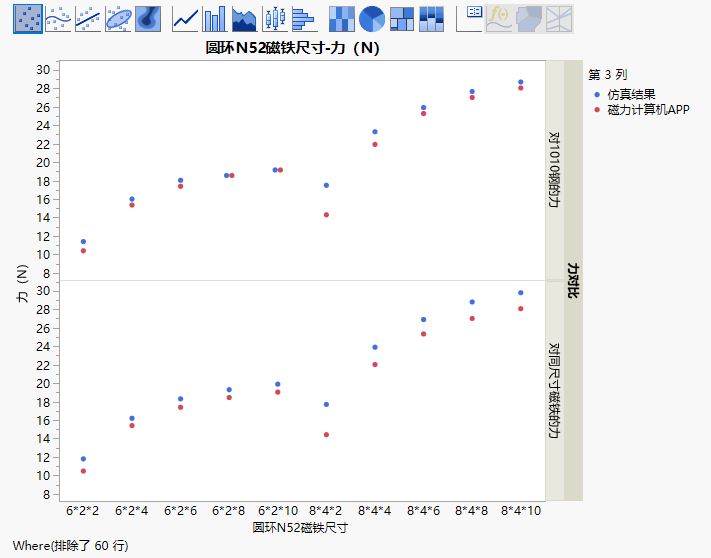

| 圆环N52磁铁： |
|
|
仿真软件中建立相同尺寸、材料的磁 - 结构耦合模型（设置钢材料磁导率、接触边界条件），仿真得到的 “磁吸附力” 与 App 计算值极为接近 ；这种一致性，验证了 App计算结果的准确性。

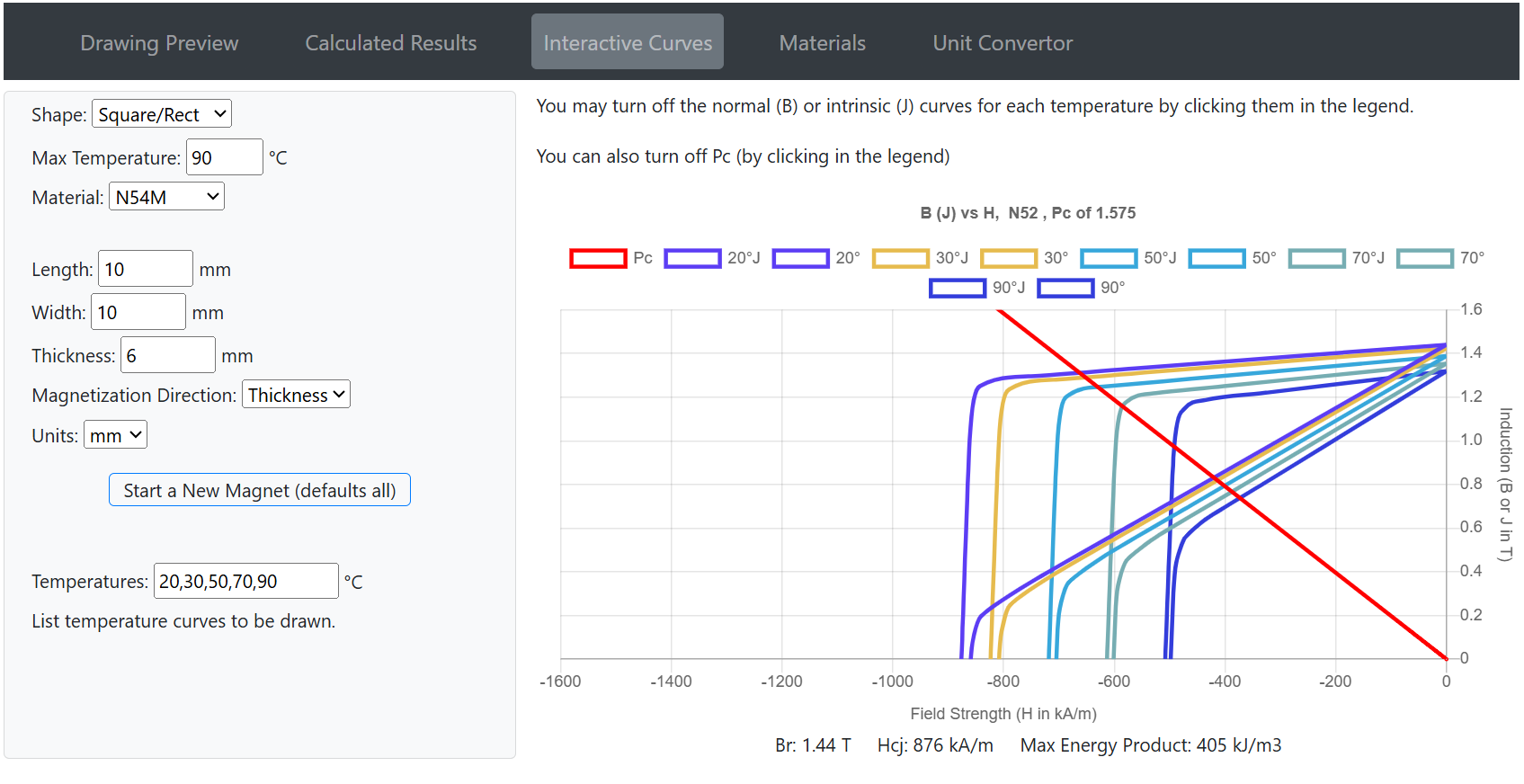

Interactive Curves界面：磁性能的动态 “透视镜”
| 参数输入---曲线输出 | |
| 最大磁能积： |
代表储存在它里面的磁能密度，直观体现了材料储存磁能的本领。在同等体积要求下，拥有高最大磁能积的材料能实现更强的磁效应 |
| Pc 曲线（磁导系数线）： |
判断磁体工作点是否可靠，如当 50℃时负载线与 J 线交点靠近磁滞回线拐点时，表明此温度下磁路设计稳定性欠佳，磁体易受温度等干扰出现磁性能波动。而 H 或 SH 级别钕铁硼因降低温度对磁性能影响，选用这类耐温、高稳定性材料，可让磁路在 50℃及相近工况下稳定工作，避免磁性能衰减致部件失效，保障磁性系统可靠运行 。 |
| 自定义温度（Temperatures: 20,30,50,70,90℃）生成“BH曲线”簇 | |

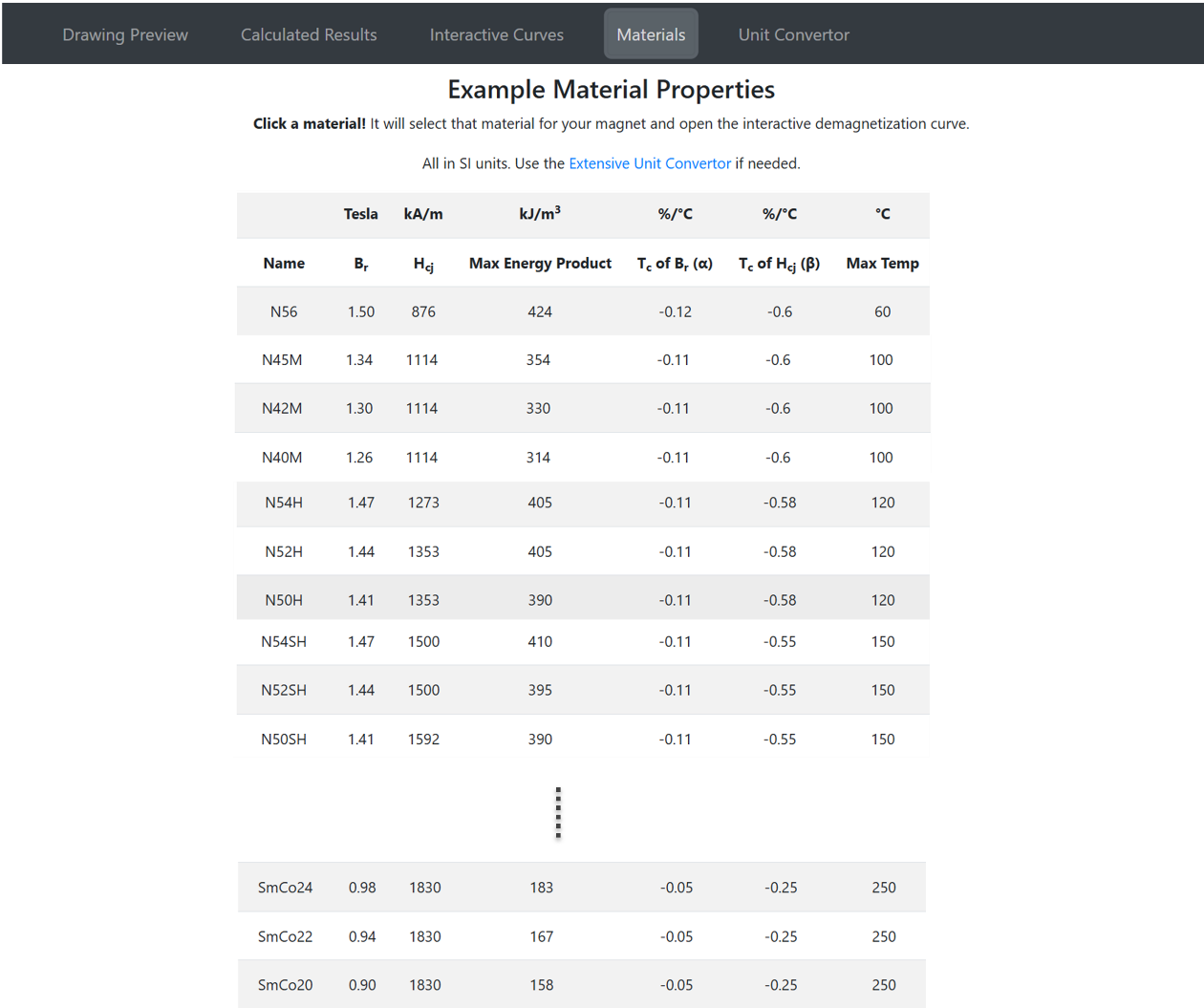

Materials界面：磁材全维度数据库
覆盖钕铁硼系列及钐钴系列等材料，参数包含基础磁性能如剩磁（Br）、矫顽力（Hcb）、最大磁能积（Max Energy Product ）及温度敏感性如Br 温度系数（TC of Br ）、Hcj 温度系数（TC of Hcj），以及最高工作温度（Max Temp），有助于高温场景材料选型，避免因温度导致磁性能失效。

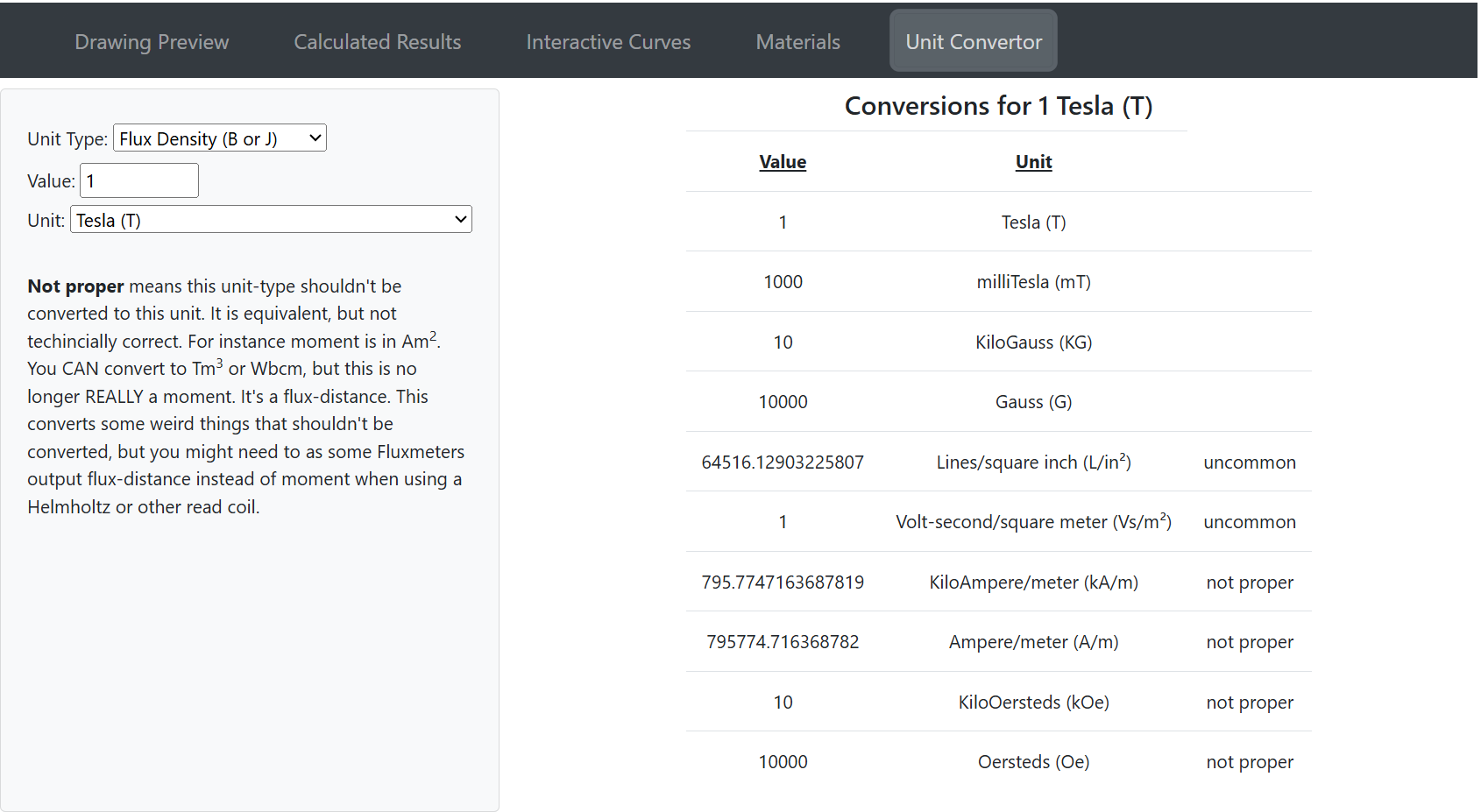

Unit Convertor界面：磁学量纲 “翻译”
覆盖 Magnetic Moment（磁矩）、Flux Density（磁通密度）、Field Strength（场强）等磁学核心物理量单位，满足磁体性能、磁场特性计算需求。
| 解决磁学研发中“量纲混乱、跨工具数据对接”的痛点 | |
| 常用单位： | 特斯拉（T）、毫特斯拉（mT）、高斯（Gs）等，适配实验室高斯计、磁性能检测仪的“基础读数转换”(如 1T=10000Gs)； |
| 冷门但必要的单位： | Lines/square inch（线/平方英寸 ）、Volt-second/square meter（Vs/m² ），解决进口设备（如部分磁通量传感器 ）的 “非标准输出” 对接问题，保障“设计理论值 - 产线实测值”的无缝衔接。 |
| “正确”与 “兼容”平衡： | 特别标注 “not proper”（非标准但兼容 ）转换类型，如 kA/m、Oe 等，以 “KiloAmpere/meter（kA/m）” 为例，虽与 T 的物理意义不同（T 是磁通密度，kA/m 是磁场强度单位 ），但工程场景中常需通过 “近似转换” 快速比对数据（如磁体充磁后，产线用 Oe 表检测磁场强度，需与设计端的 T 值关联 ）。 |

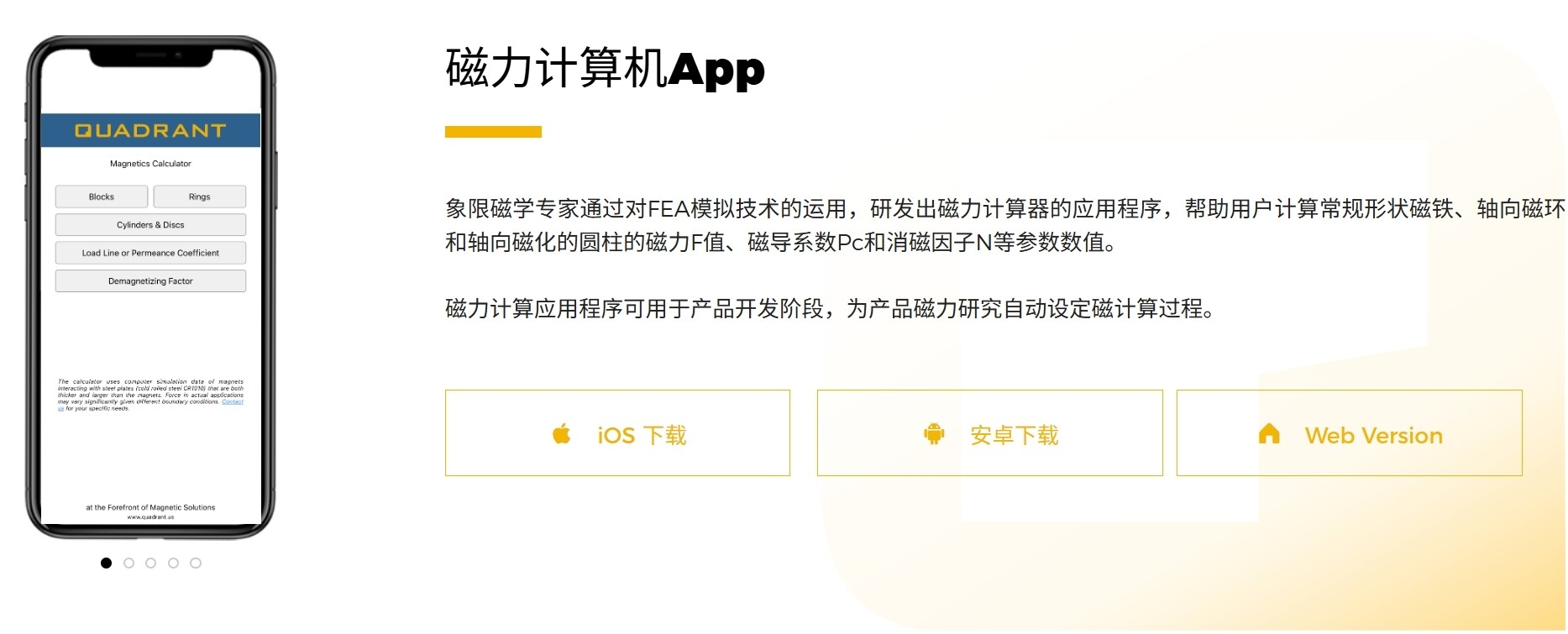

下载指南
想获取 Magnetics Calculator App ？点击下方链接，轻松完成下载：
杭州象限科技（点击创新资源，滑到页面最底端即可看到Quadrant Magnetics Calculator APP）
1. iOS 系统（苹果手机 / 平板）
点击页面【iOS 下载】按钮，将跳转至苹果 App Store 应用商店，或者直接进入进入苹果 App Store 应用商店搜索“Quadrant Magnetics Calculator”，点击 “获取” 或 “下载” 按钮，按系统提示完成安装。
2. 安卓系统（安卓手机 / 平板）
由于Magnetics Calculator App 安卓版本的部分数据资源及服务涉及到特定网络环境需求，在下载与使用前，请确保您已成功连接 VPN。点击【安卓下载】按钮，会跳转至安卓应用分发平台（如应用宝、华为应用市场、谷歌等）。在平台内确认 “安装” 操作，等待应用完成下载、自动安装，就能使用 App 功能。
3. Web 版本（网页端使用）
若不想下载 App，点击【Web Version】按钮，或者直接点击链接（ Magnetics Calculator App）将直接打开浏览器网页版。无需安装，登录（如涉及账号体系）后即可在线使用磁力计算功能，适配电脑、平板等多终端浏览器访问。
4. App 升级预告
公司计划于 2026 年推出 App 升级版本，该版本将新增不同距离下的磁通密度、斜取向磁铁模拟等功能，且支持中文界面。若您想第一时间获取内测资格，可在留言区按格式留下信息：姓名、电话、公司名称、邮箱 ，我们会及时与您对接 。
